起兴

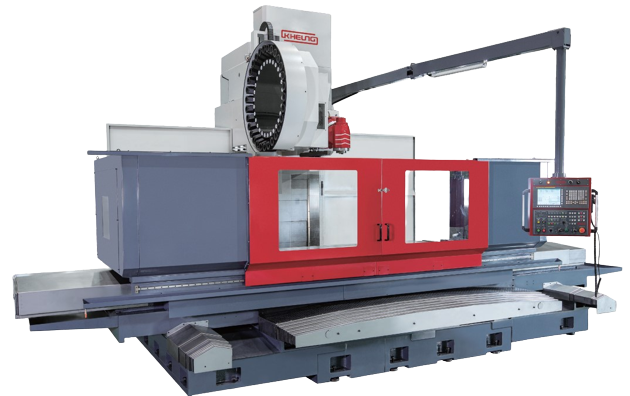

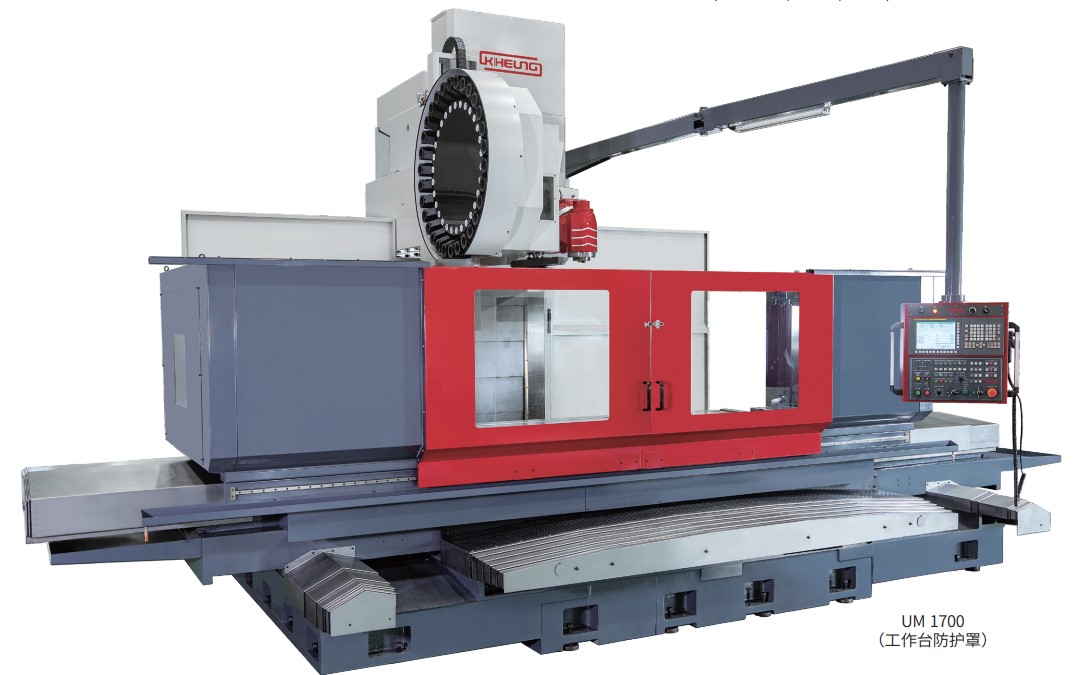

UM 1700
特点
| 齿轮传动 | 硬轨 |
 |  |
| H | XYZ |
机型变化
| 5170 万能加工中心（3轴）床身式 工作台(XY) 主轴头(Z) |
| 类别 | 项目 | 规格 |
| 进给 | X轴行程[mm] | 3500 4000 |
| Y轴行程[mm] | 1700 | |
| Z轴行程[mm] | 1300 | |
| 快移速度(X)[m/min] | 10 | |
| 快移速度(Y)[m/min] | 10 | |
| 快移速度(Z)[m/min] | 10 | |
| 工作台 | 工作台承重[kg] | 5000 |
| 工作台大小[mm] | 3800×1400 4300×1400 | |
| 范畴 | 数控品牌 | 发那科 西门子 海德汉 |
| 数控系统 | 0iMF/S828D/TNC620 | |
| 产地 | 韩国 |
铣削主轴 1(H1)
| 主轴名 | 铣削主轴锥度 | 7:24锥度50 | 铣削主轴转速[rpm] | 4000 | 铣削主轴功率[kW] | 22(连续)!26(30min) | 铣削主轴扭矩[Nm] | 781(连续)!924(30min) | 传动 | 齿轮传动(2级) |
刀库 1
| 刀柄锥度 | 7:24锥度50 | 刀库数量[ea] | 30 | 刀具直径[mm] | 110(A) 200(B) | 刀具长度[mm] | 350 | 刀具重量[kg] | 20 | 换刀时间(刀对刀)[s] | 换刀时间(切对切)[s] |
*A: 最大刀具直径（带相邻刀具）*B: 最大刀具直径（不带相邻刀具）, C: 最大刀具直径（单点）
导轨
| 轴 | X | Y | Z |
| 导轨 | 硬轨 | 硬轨 | 硬轨 |
| 数量 | 2 | 2 | 2 |
照片库
不对印刷错误或数据错误负责。实际产品外观可能有所不同。
